Spécificités de la version Premium:

Analyse des résultats annuels

• Génération et affichage des graphiques
• Bilan de puissance
• Bilan énergétique
• Bilan écologique

Analyse du retour  sur investissement

• Génération et affichage des graphiques
• Mesure du temps de retour sur investissement (ROI)
• Simulation de l'évolution des tarifs d'énergie

• Simulation d'emprunt
• Analyse de la répartition des investissements
• Analyse des coûts par source d'énergie
• Mesure du temps de retour sur investissement en Co2 (ROI-Co2)
• Co2 initial
• Consommation d'eau douce


Génération de devis

• Devis Matériaux
• Devis Chauffage
• Devis Ouvertures
• Devis de consommation combustibles


Import / export de projets

Edition du Uw et du facteur solaire des portes et fenêtres

Gestion des ponts thermiques

Paramétrage et dimensionnement du système de ventilation

Analyse des résultats annuels

Génération et affichage des graphiques

On accède aux résultats détaillés en sélectionnant le menu Analyse / Analyse résultats. Une fenêtre s'ouvre sur le bilan de puissance par pièce. Cette fenêtre peut rester ouverte pendant qu'on modifie les paramètres du modèle ou de la simulation. Le contenu de la fenêtre est alors mis à jour en temps réel, ce qui permet de visualiser immédiatement l'impact sur le graphique.

Tabs et icônes de l'analyse de résultats

La partie gauche de la fenêtre présente deux icônes permettant de sauvegarder le graphique de la fenêtre centrale dans un fichier pdf ou png.

Les tabs en haut d'écran permettent de naviguer entre les différentes vues détaillées des bilans de puissance, d'énergie, et écologique. La sélection d'un tab entraîne le rafraîchissement de la partie centrale de la fenêtre.

Bilan de puissance

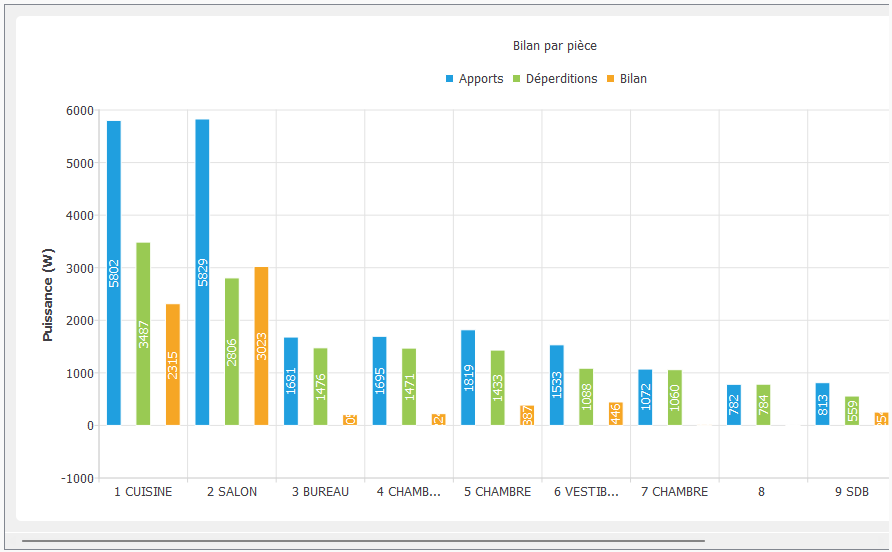

Bilan de puissance par pièce: affiche les apports, les déperditions, et le solde de puissance par pièce. Les pièces sont numérotées et classées par ordre de déperditions décroissantes et affichées sur l'axe X. Lorsqu'un seul numéro apparaît en tant que nom de pièce, cela signifie que la pièce n'a pas été nommée dans le modèle. Efforcez vous de nommer chaque pièce afin de faciliter la lecture du diagramme. La puissance en watts est affichée sur l'axe Y. Ce graphique permet de visualiser en un seul coup d'oeil les excès ou les défauts du dimensionnement des sources de chaleur.

Bilan de puissance par pièce

Bilan de puissance par étage: permet de calculer et de comparer les bilans par étage. Les étages sont classés du RDC vers les étages supérieurs, indépendamment du niveau de leurs apports ou déperditions (contrairement au bilan par pièce).

Bilan de puissance par étage

Apports par pièce: ce diagramme permet de visualiser la répartition des puissances par générateur et par pièce. Lorsque des émetteurs sont présents dans une pièce, la somme de leur puissance est rattachée au générateur qui les alimente. Les pièces sont numérotées et classées par ordre de déperditions décroissantes de façon à faciliter la lecture des différents bilans par pièce. Le diagramme représente également les contributions dues au rayonnement solaire au travers des vitres ainsi que la contribution des occupants de l'habitation. Enfin, pour chaque pièce les apports des pièces voisines par transfert thermique au travers des parois sont représentés mais ne sont évidemment pas comptabilisés dans le total des apports qui apparaît en haut d'écran. Ces transferts ne se produisent que lorsque des pièces adjacentes ont des températures de consigne différentes.

Apports de puissance par générateur et par pièce

Déperditions par pièce: les déperditions sont ventilées par élément de construction et par pièce, lesquelles sont numérotées et classées par ordre de déperditions décroissantes. Comme pour les apports, les influences entre les pièces sont quantifiées. A l'inverse des apports, ce sont les déperditions vers les pièces voisines qui sont représentées ici. Une déperdition d'une pièce A vers une pièce B se retrouvera en tant qu'apport dans la pièce B. Ce diagramme, avec le diagramme suivant qui présente le total des déperditions par élément de construction, toutes pièces confondues, permet d'identifier facilement les causes d'une mauvaise isolation et la localisation des maillons faibles.

Déperditions par élément de construction et par pièce

Déperditions par élément de construction: ce diagramme permet d'évaluer en un coup d'oeil les priorités d'action en matière d'isolation ou de rénovation énergétique. Il est complémentaire au diagramme précédent qui permet une localisation par pièce.

Déperditions par élément de construction

haut de page

Bilan énergétique annuel

Sources d'énergie utilisées: ce diagramme représente la consommation énergétique annuelle par source d'énergie utilisée dans le modèle. Le rayonnement solaire et la contribution des occupants de l'habitation y sont représentés. Ces énergies ne sont comptabilisées que pour la période de chauffe définie dans les paramètres du projet.

Sources d'énergie utilisées

Energie par mois de chauffe: ce diagramme représente la consommation énergétique annuelle, ventilée par générateur et par mois, pour une année moyenne. Les températures moyennes mensuelles qui servent de base aux calculs de consommation sont représentées sur une courbe en arrière plan.

Energie par mois de chauffe

Bilan d'énergie par pièce: ce diagramme représente l'énergie requise par pièce, l'énergie fournie à chaque pièce, l'énergie consommée et l'énergie primaire consommée par pièce. Les cumuls sont effectués pour le bâtiment en haut d'écran, lesquels sont identiques aux chiffres du bilan d'énergie affichés sous le plan. Plusieurs ratios sont également calculés en haut d'écran:

Rendement global de l'installation : il s'agit du rapport entre l'énergie requise par l'enveloppe du bâtiment et l'énergie primaire consommée pour le chauffer et le ventiler. Ce rendement global mesure l'efficacité du système de chauffage et du choix d'énergie utilisé.

Cep bâtiment : le Coefficient d'énergie primaire du bâtiment est le rapport entre l'énergie consommée et l'énergie primaire. Ce coefficient varie en fonction du mix énergétique choisi pour les systèmes de chauffage et de ventilation.

Besoin de chauffage pour bbio : c'est le besoin en chauffage utilisé pour le calcul du bbio,soit dans notre cas l'énergie requise par m2 de surface du bâtiment.

Bilan d'énergie par pièce

% d'énergie renouvelable : ce diagramme fait le bilan par pièce du pourcentage de renouvelable utilisé dans la consommation annuelle d'énergie primaire. Le pourcentage dépend des différents types de chauffage utilisés et de leur répartition par pièce.

% d'énergie renouvelable par pièce

haut de page

Bilan écologique annuel

Co2 par générateur: la quantité de co2 émise par l'installation de chauffage est ici représentée par générateur. Ceci permet d'identifier très rapidement les sources les plus importantes de pollution.

Emissions de co2 par générateur

Co2 par mois: Comme pour l'énergie, le diagramme d'émissions de co2 par mois montre les fluctuations des émissions au cours d'une année moyenne. Ces émissions concernent la période de chauffe uniquement. Les émissions sont ventilées par générateur.

Emissions de co2 par mois

Co2 par pièce: le diagramme d'émissions de co2 par pièce permet de comparer les pièces, pour mettre en évidence celles qui contribuent le plus à la pollution annuelle.

Emissions de co2 par pièce

haut de page

Analyse du retour sur investissement

Génération et affichage des graphiques :

Fenêtre d'analyse et de comparaison des coûts et du Co2

• Période d'analyse: c'est l'horizon de temps utilisé pour les courbes de retour sur Investissement en Euros (ROI) et de retour sur investissement en Co2 (ROI-Co2),  sur la partie droite de la fenêtre. La valeur par défaut est de 10 ans.

• Emprunt: décrit les conditions d'un éventuel emprunt contracté pour financer l'investissement à consentir. Les annuités sont calculées par le logiciel et impactent les courbes de retour sur investissement. Par défaut, aucun emprunt n'est contracté.
• Evolution coûts d'énergie: par défaut le prix des énergies est considéré stable dans le temps.



            Enregistre tous les graphiques dans un unique fichier PDF                 Enregistre le graphe sélectionné dans un fichier PNG ou PDF

Mesure du temps de retour sur investissement en Euros (ROI)

La mesure du temps de retour sur investissement s'effectue en superposant les courbes d'évolution des coûts de plusieurs projets. Par exemple, sur la figure qui suit, la situation actuelle (en bleu) est comparée à un premier scénario d'amélioration qui consiste à renforcer l'isolation de l'habitation (en rouge), puis à un deuxième scénario (en vert) où en plus de l'isolation on remplace le système de chauffage. On affiche les trois projets en les sélectionnant successivement dans la liste de projets ( CTRL + clic bouton gauche).

Mesure du temps de retour sur investissement en Euros (ROI)

Le scénario qui décrit la Situation actuelle ne demande aucun investissement, donc la courbe bleue part de zéro. Sa pente correspond à la consommation actuelle. Le scénario Isolation nécessite un investissement d'un peu plus de 2000€, ce qui constitue le point de départ de la courbe rouge. Enfin, le point de départ de la courbe verte se situe aux alentours de 9500€, c'est la valeur de l'investissement à consentir pour le troisième scénario: Pompe à chaleur.

Le montant total des investissements est calculé par Archimist en additionnant tous les éléments (matériaux, ouvertures, chaudières, radiateurs) dont la case à cocher Acheter a été cochée.

Le temps de retour sur investissement pour le premier scénario se mesure entre l'origine des courbes (la date du jour) et le point d'intersection des courbes bleue et rouge (ROI 1). Idem pour le temps de retour sur investissement du deuxième scénario, qui se mesure entre l'origine des courbes et le point d'intersection des courbes bleue et verte.

Simulation de l'évolution des tarifs d'énergie

Edition de l'évolution des coûts d'énergie

La figure suivante montre l'impact sur les courbes précédentes d'une évolution de 7% par an sur le prix du fuel et de 3% sur le prix de l'électricité. Les temps de retour sur investissement s'établissent respectivement à 3 ans et demi (ROI 1) et 5 ans et 8 mois (ROI 2).

Impact de l'évolution du prix des énergies

Simulation d'emprunt

Archimist Premium permet de simuler l'impact d'un emprunt sur le temps de retour sur investissement. La figure suivante fait l'hypothèse d'un emprunt de 9500 € à 4% par an sur 10 ans pour financer l'investissement du scénario 2 (courbe verte). Le remboursement du prêt est calculé selon un mode d'amortissement progressif à annuités constantes.

Simulation d'emprunt

Les paramètres à éditer pour décrire l'emprunt sont les suivants:

Projet : projet auquel est destiné l'emprunt (seuls les projets affichés sont présents dans cette liste)
Montant : montant emprunté en Euros.
Taux : taux nominal de l'emprunt.
Durée : durée d'amortissement.

Analyse de la répartition des investissements

Le tab Investissements permet d'afficher un graphique qui ventile les coûts d'investissement par catégorie: Matériaux, Chauffage, Ouvertures, et par projet. Les éléments pris en compte sont ceux dont la case à cocher Acheter a été cochée.

Répartition des investissements par catégorie

haut de page

Analyse des coûts par source d'énergie

Le tab Couts annuels permet d'afficher un graphique montrant la répartition des coûts d'énergie par source d'énergie et par mois, pour chaque projet sélectionné dans la liste.

Répartition des coûts par source d'énergie et par mois

Dans le cas où une évolution du prix des énergies a été simulée, le coût annuel dépend de l'année considérée. C'est pourquoi il est possible de sélectionner la période d'analyse. Les paramètres sont les suivants:

ROI : période totale d'analyse, utilisée pour le calcul de retour sur investissement.
Couts annuels : année sélectionnée à l'intérieur de la période d'analyse, pour l'affichage des coûts par source d'énergie.

Génération de devis

On accède aux Devis par le menu Analyse / Devis. Les différents types de Devis sont ensuite sélectionnés par des tabs en haut de la fenêtre: matériaux, système de chauffage, ouvertures, et consommation annuelle. Chaque Devis peut être exporté dans un fichier pdf. Les éléments pris en compte dans les Devis sont ceux dont la case à cocher Acheter a été cochée.

Devis Matériaux

Archimist calcule la quantité totale de chaque Matériau acheté, pour toutes les compositions de murs, sols, et plafonds utilisées dans le projet, à condition que leur case à cocher Acheter ait été cochée.

Si, pour un même matériau, l'unité de référence ou le coût sont différents d'une composition à une autre, alors Archimist crée automatiquement des variantes du même matériau.

Devis Matériaux

Devis Chauffage / Ventilation

haut de page

Devis Ouvertures

Le Devis Ouvertures liste les portes et fenêtres dont la case à cocher Acheter a été cochée.

haut de page

Devis de consommation combustibles

Le Devis de consommation combustibles regroupe les consommations par type de combustible et les ventile mois par mois, dans l'unité de consommation qui est propre à chaque combustible.

haut de page

Import / export de projets

Sous-menus Importer et Exporter

Edition du Uw et du facteur solaire des portes et fenêtres

Gestion des ponts thermiques


Icône Ponts thermiques



Menu de sélection des ponts thermiques

L'utilisateur a ainsi la possibilité de sélectionner les types de ponts thermiques qui sont pris en compte dans la simulation thermique. La localisation des ponts thermiques est représentée soit par un trait rouge lorsque le pont thermique linéique est horizontal sur le plan (cas des planchers), soit par des cercles rouges concentriques lorsque le pont est vertical au plan.

Exemples de ponts thermiques

L'impact des ponts thermiques est plus ou moins important selon que l'isolation des murs est intérieure ou extérieure. Il est possible de simuler ces différents cas de figure dans la version Premium. La composition d'un mur d'enveloppe peut être paramétrée pour définir si l'isolation est intérieure, répartie, ou extérieure. Lorsque la composition du mur ne comporte qu'un seul matériau, l'isolation du mur est par définition répartie, alors que lorsque plusieurs matériaux sont présents, l'utilisateur a la possibilité de sélectionner une isolation intérieure ou extérieure. Seuls les murs d'enveloppe du bâtiment sont éditables.

Edition du type d'isolation dans la fenêtre d'édition des compositions

haut de page

Paramétrage et dimensionnement du système de ventilation

Création du modèle

Icônes Générateur et Emetteur

Icône Ventilation

Les systèmes de Ventilation sont représentés sur le dessin du bâtiment de la même façon que les Chaudières et Radiateurs, à ceci près que les Emetteurs sont représentés par des cercles et que les liaisons Générateur / Emetteur sont unidirectionnelles car elles représentent les gaines de ventilation:

Représentation à l'écran d'un système de ventilation

Dans la vue Chauffage, la puissance correspondant à chaque Emetteur de ventilation est affichée. Dans la vue Ventilation, c'est le débit qui est affiché. Une bouche d'extraction a une puissance nulle, alors qu'une bouche d'insufflation a une puissance qui dépend de son débit et de la différence de température entre l'air injecté et l'air de la pièce. Si l'air est injecté à une température inférieure à celle de la pièce, alors la puissance est négative et s'impute en tant que telle dans le bilan thermique.

Paramétrage du Générateur

Paramétrage du Générateur de ventilation

La sélection de l'icône Ventilation conditionne les paramètres de l'inspecteur d'objets. Comme pour les Générateurs de chaleur, une liste de types de générateurs de ventilation est sélectionnable par l'utilisateur. La sélection conditionne les valeurs par défaut des paramètres affichés. Les deux icônes de fonction, Chauffage et Ventilation, peuvent être sélectionnés simultanément et donnent accès à une liste d'appareils permettant à la fois le chauffage et la ventilation, comme par exemple un chauffage à air pulsé ou une VMC thermodynamique. La sélection de l'icône Ventilation seule ne donne accès qu'à des appareils permettant uniquement la ventilation, comme par exemple la VMC simple ou double flux.

Les paramètres du générateur de ventilation sont les suivants:

• Nom : Comme pour les Chaudières, plusieurs Générateurs de ventilation peuvent cohabiter dans le même modèle. Ce paramètre permet de les différencier.
• Type : liste de sélection des types d'appareils
• Energie: Energie utilisée pour faire fonctionner le générateur. Dans le cas des VMC simple et double flux il s'agit de l'électricité.
• Rendement: Le rendement a différentes significations selon le type et la fonction sélectionnés. Dans le cas des VMC double flux, le rendement est un rendement de conversion qui mesure la performance de l'appareil pour récupérer la chaleur extraite du bâtiment. Pour l'instant, la consommation électrique nécessaire pour faire fonctionner les ventilateurs n'est pas prise en compte. Dans le cas d'une VMC thermodynamique par exemple (fonctions Chauffage et Ventilation sélectionnées) le rendement mesure la performance énergétique globale de l'appareil, échangeur et pompe à chaleur compris.
• Acheter: En cochant cette case, l'appareil est comptabilisé dans les investissements et listé dans le devis chauffage / ventilation.
• Temp. air extrait: Température moyenne de l'air extrait par les bouches d'aspiration (le calcul tient compte de la température des pièces où sont situées les bouches et des débits respectifs)
• Temp. air injecté: Température de l'air injecté après passage de l'air extérieur dans l'échangeur. Dépend directement du rendement de conversion dans le cas d'une VMC double flux.

Les paramètres affichés sont dépendants du type de Générateur sélectionné. Dans le cas des Générateurs réalisant à la fois les fonctions de Chauffage et de Ventilation, les paramètres sont identiques à ceux des Générateurs de chaleur, à quelques nuances près.

Paramétrage de l'Emetteur

Paramétrage de l'Emetteur de ventilation

Le paramétrage de l'Emetteur est similaire au paramétrage du Générateur. L'icône sélectionnée conditionne la liste des appareils accessibles: des bouches de ventilation ou de chauffage.

Les paramètres sont les suivants:

• Type: liste de sélection des types d'appareils
• Acheter: En cochant cette case, l'appareil est comptabilisé dans les investissements et listé dans le devis chauffage / ventilation.
• Producteur: Nom du Générateur auquel cet Emetteur est connecté.
• Sens: Direction du flux d'air. Extraction: l'air est extrait du bâtiment. Insufflation: l'air est insufflé dans le bâtiment.
• Débit d'air: Débit d'air extrait ou insufflé selon le cas, en mètres cubes par heure.
• Temp. air aspiré (ou injecté): Température de l'air aspiré ou injecté par l'Emetteur selon le sens défini.
• Puissance: zéro dans le cas d'une extraction, dépendante du débit et de la différence entre l'air injecté et l'air de la pièce dans le cas de l'insufflation.

Certains paramètres sont dépendants du type d'Emetteur choisi. Par exemple, la température d'air injecté est modifiable par l'utilisateur dans le cas d'une bouche de chauffage, mais calculée automatiquement par le système dans le cas d'une bouche d'insufflation connectée à une VMC double flux.

Dimensionnement du système de ventilation

Pour dimensionner le système de ventilation, Archimist offre une vue Ventilation, sélectionnable en bas d'écran, qui fonctionne de façon analogue à la vue Chauffage déjà présente dans Archimist. La différence est que les pièces sont animées à partir de données de ventilation plutôt que de données de chauffage. Ainsi, le taux de ventilation en volumes par heure, et le débit d'air en mètres cubes par heure sont les données de base, affichées dans chacune des pièces, sauf dans les pièces non ventilées. Des bilans globaux pour l'étage et le bâtiment s'affichent en bas d'écran. Les débits sont affichés sur chacune des ouvertures et sur les Emetteurs de ventilation. Pour les ouvertures internes, par lesquelles transitent les flux d'air, les paramètres de débit sont automatiquement ajustés, et la direction du flux est indiquée par une flèche.

Exemple d'animation en vue Ventilation



Sélecteur de vue et bilans globaux en bas d'écran

Comme pour le dimensionnement des radiateurs, le simulateur affiche des informations concernant le surplus ou le manque de ventilation (en rouge dans la pièce concernée). L'objectif est de répartir les émetteurs et d'équilibrer les flux de façon à ce que le taux de ventilation de chaque pièce soit suffisant, et en évitant les surpressions ou les dépressions trop importantes. Une action sur le système de ventilation entraîne généralement une modification automatique du débit des transits internes (ouvertures, portes, fenêtres, cages d'escalier). On prendra donc garde à équilibrer les flux de ventilation avant de lire le bilan thermique dans la vue Chauffage, car la modification d'un débit interne peut modifier les échanges thermiques entre deux pièces communicantes, si celles-ci ont des températures de consigne différentes.
